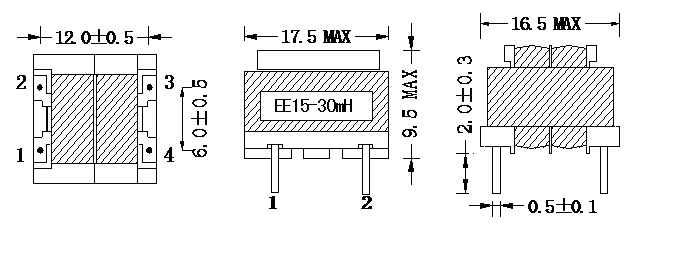

1.OUTLINE DIMENSION:(UNITS:MM)
2.WINDING:
STEP |
WINDING |
STAR—FINISH |
MATERIAL |
TURNS |
TAPE |
REMARK |
1 |
N1 |
1----2 |
2UEW-FΦ0.20*1P |
118TS(REF) |
3TS |
密绕 |
2 |
N2 |
4----3 |
2UEW-FΦ0.20*1P |
118TS (REF) |
3TS |
密绕 |
3.ELECTRANCE SPECIFICATION:(25°C)
1).INDUCTANCE: (1KHz 0.3V) L(1--2)= L(4--3)= 30 mH MIN
