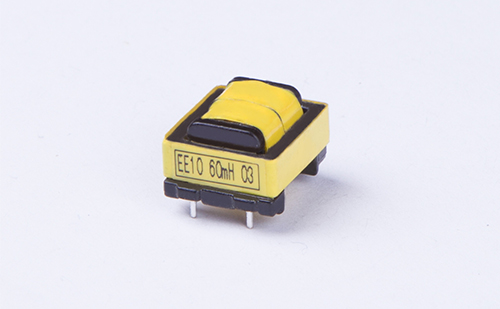

EE10 60MH(EE12 60MH) LED日光灯电感 RG110479

发布时间:2014-12-27 17:12:38   点击量:

LED日光灯电感





适用于LED日光灯电源驱动



1.OUTLINE DIMENSION:(UNITS:mm)



undefined

2. SCHEMATIC:                                  3. WINDING DIAAGRAM:

undefined

4. WINDING:







STEP

WINDING

START--FINISH

WIRE SIZE

TRUNS

TAPE

NOTE

1

N1

1----2

2UEW-FΦ0.18*1P

140TS(REF)

2TS

密绕

2

N2

4----3

2UEW-FΦ0.18*1P

140TS(REF)

2TS

密绕







5.ELECTRANCE SPECIFICATION:(25°C)



   1).INDUCTANCE:(TH2811C F=1KHz,0.25V)



      L(1--2)=L(4--3)=60 mH MIN



     |L(1--2)-L(4--3)|=0.2mH MAX



   2).HI—POT TEST: AC 50Hz



     WINDING TO WINDING ---- AC 1000V/5mA/60S



     WINDING TO CORE  -----  AC 1000V/5mA/60S
